Máy Gá Hàn Tự Động Là Gì? Cấu Tạo Và Cách Chọn

Trong các xưởng cơ khí, những công việc như giữ phôi, xoay chi tiết và duy trì vị trí hàn ổn định thường tốn nhiều thời gian nếu thực hiện hoàn toàn bằng tay. Với các sản phẩm dạng tròn, ống dài, mặt bích hoặc chi tiết cần gia công lặp lại, Máy gá hàn tự động có thể hỗ trợ quá trình này hiệu quả hơn.

Tùy cấu hình, thiết bị có thể thực hiện các chức năng như định vị, kẹp giữ, xoay phôi và phối hợp với nguồn hàn theo một trình tự đã cài đặt. Tuy nhiên, không phải mọi máy gá hàn đều là hệ thống hàn tự động hoàn chỉnh; mức độ tự động hóa còn phụ thuộc vào tay kẹp mỏ hàn, tủ điều khiển và khả năng kết nối với thiết bị hàn hiện có.

Bài viết dưới đây sẽ giải thích máy gá hàn tự động là gì, cấu tạo gồm những bộ phận nào, các dòng máy phổ biến và cách chọn cấu hình phù hợp với sản phẩm, tải trọng và quy trình hàn của từng xưởng.

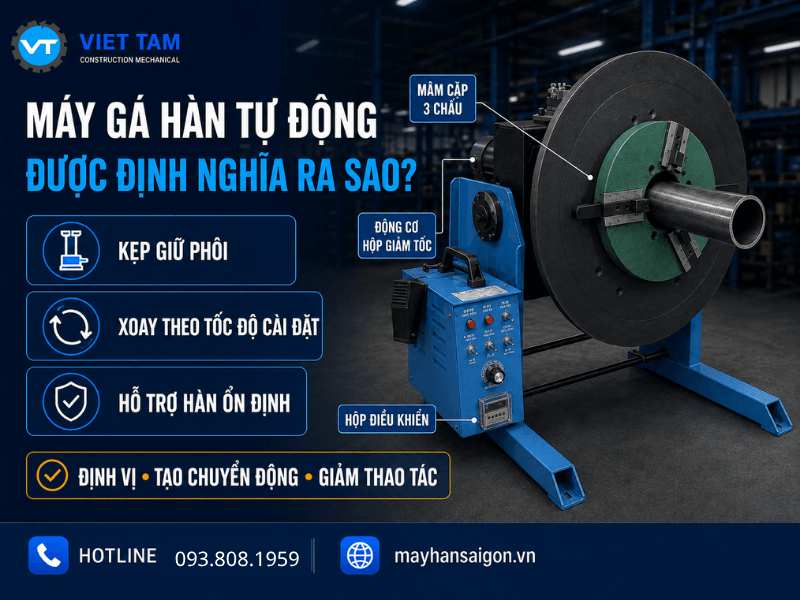

Máy Gá Hàn Tự Động Được Định Nghĩa Ra Sao?

Máy gá hàn tự động là hệ thống cơ điện được sử dụng để định vị, kẹp giữ và tạo chuyển động cho phôi trong quá trình hàn. Tùy theo cấu hình, máy có thể hỗ trợ xoay phôi, kẹp phôi, điều chỉnh tốc độ và phối hợp với nguồn hàn theo một chu trình cài đặt trước.

Với các chi tiết dạng tròn như ống, mặt bích hoặc chân tăng, phôi thường được cố định trên mâm cặp hoặc cơ cấu gá phù hợp. Động cơ kết hợp hộp giảm tốc sẽ tạo chuyển động quay với tốc độ được điều chỉnh để giúp quá trình hàn quanh chu vi ổn định hơn.

Tuy nhiên, cần phân biệt Máy gá hàn tự động với một bàn quay đơn thuần. Nếu thiết bị chỉ có chức năng xoay phôi, người thợ vẫn có thể phải cầm mỏ hàn bằng tay. Khi kết hợp thêm tay kẹp mỏ hàn, bộ cấp dây, tủ điều khiển và tín hiệu kết nối với máy hàn, hệ thống mới có thể thực hiện nhiều công đoạn tự động hơn.

Vì vậy, mức độ tự động hóa của máy gá hàn không giống nhau ở mọi cấu hình. Khi lựa chọn, xưởng cần xác định rõ mình chỉ cần hỗ trợ xoay phôi hay cần một hệ thống có thể phối hợp nhiều thao tác trong cùng một chu trình hàn.

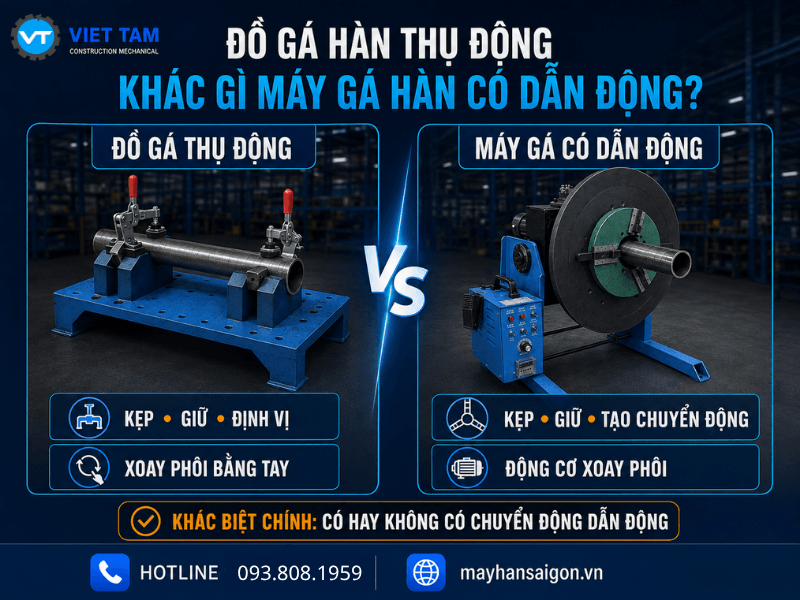

Đồ Gá Hàn Thụ Động Khác Gì Máy Gá Hàn Có Dẫn Động?

Đồ gá hàn thụ động chủ yếu có nhiệm vụ giữ và định vị phôi tại một vị trí cố định. Các dụng cụ như ê-tô, kẹp chữ C, nam châm góc hoặc bộ gá cơ khí đơn giản giúp người thợ căn chỉnh sản phẩm trước khi hàn, nhưng không tự tạo chuyển động cho phôi.

Trong khi đó, máy gá hàn có dẫn động được bổ sung động cơ, hộp giảm tốc hoặc cơ cấu khí nén để hỗ trợ xoay, dịch chuyển hoặc kẹp phôi theo yêu cầu. Nhờ đó, người vận hành giảm được thao tác xoay lật thủ công và có thể duy trì chuyển động ổn định hơn trong quá trình hàn.

Tiêu chí	Đồ gá hàn thụ động	Máy gá hàn có dẫn động
Chức năng chính	Giữ và định vị phôi	Giữ, định vị và tạo chuyển động cho phôi
Cơ cấu dẫn động	Không có	Có thể dùng động cơ, hộp giảm tốc, khí nén
Điều chỉnh tốc độ	Không áp dụng	Có thể điều chỉnh tùy cấu hình
Xoay phôi	Người thợ thực hiện thủ công	Máy có thể hỗ trợ xoay theo tốc độ cài đặt
Khả năng lặp lại	Phụ thuộc bộ gá và thao tác người thợ	Ổn định hơn khi gá và cài đặt đúng
Khả năng tích hợp	Thường hoạt động độc lập	Có thể kết nối với tủ điều khiển và nguồn hàn
Mức tự động hóa	Thấp	Từ hỗ trợ xoay đến vận hành theo chu trình

Điểm khác biệt cốt lõi nằm ở khả năng chủ động tạo chuyển động cho phôi. Đồ gá thụ động giúp cố định sản phẩm, còn máy gá hàn có dẫn động có thể đảm nhận thêm một phần thao tác mà trước đây người thợ phải thực hiện bằng tay.

Tuy nhiên, có dẫn động không đồng nghĩa với tự động hoàn toàn. Muốn nâng mức độ tự động hóa, hệ thống thường cần thêm tay kẹp mỏ hàn, tủ điều khiển, bộ cấp dây và tín hiệu kết nối phù hợp với máy hàn.

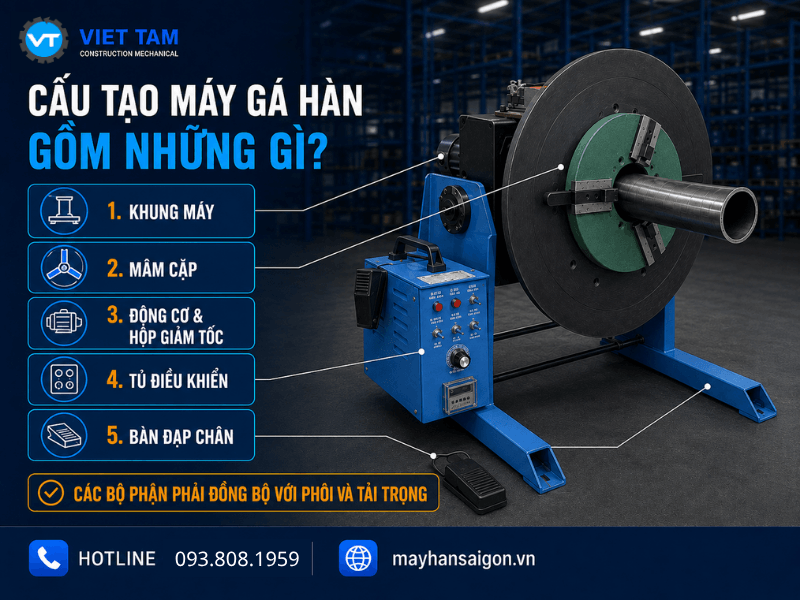

Cấu Tạo Máy Gá Hàn Gồm Những Gì?

Một bộ máy gá hàn có thể được thiết kế khác nhau tùy loại phôi và mức độ tự động hóa, nhưng thường gồm các nhóm bộ phận chính như khung máy, cơ cấu kẹp, hệ dẫn động và bộ điều khiển.

Khung Máy Chịu Lực

Khung máy là phần chịu tải chính, dùng để đỡ toàn bộ cụm gá, động cơ và phôi trong quá trình làm việc. Khung cần có độ cứng vững phù hợp với tải trọng thiết kế để hạn chế rung hoặc biến dạng khi phôi quay.

Với các máy chuyên dụng, kích thước và kết cấu khung thường được lựa chọn theo chiều dài, khối lượng và hình dạng sản phẩm cần gia công.

Mâm Cặp Và Cơ Cấu Định Tâm

Mâm cặp có nhiệm vụ giữ phôi chắc chắn trước và trong quá trình hàn. Tùy ứng dụng, máy có thể sử dụng mâm 3 chấu, mâm 4 chấu hoặc cơ cấu kẹp chuyên dụng.

Mâm 3 chấu thuận tiện khi kẹp các chi tiết tròn và cần định tâm nhanh. Trong khi đó, mâm 4 chấu cho phép điều chỉnh từng chấu riêng, phù hợp hơn khi cần căn chỉnh phôi có hình dạng hoặc vị trí tâm đặc biệt.

Cơ Cấu Kẹp Khí Nén

Một số Máy gá hàn tự động được trang bị xi-lanh khí nén để hỗ trợ đóng và mở cơ cấu kẹp. Cách này giúp giảm thao tác bằng tay và thuận tiện hơn khi xưởng phải lặp lại quá trình gá nhiều sản phẩm.

Lực kẹp thực tế phụ thuộc vào thiết kế cơ cấu, kích thước xi-lanh và áp suất khí cấp. Vì vậy, không nên sử dụng lực kẹp vượt quá mức phù hợp với phôi hoặc bộ gá.

Động Cơ Và Hộp Giảm Tốc

Động cơ và hộp giảm tốc tạo chuyển động quay cho mâm cặp hoặc cơ cấu gá. Hộp giảm tốc giúp giảm tốc độ từ động cơ và tăng mô-men xoắn phù hợp với tải của phôi.

Tùy cấu hình, máy có thể kết hợp thêm biến tần hoặc bộ điều khiển tốc độ để người vận hành điều chỉnh số vòng quay theo yêu cầu của mối hàn.

Tủ Điều Khiển Và Cóc Đạp Chân

Tủ điều khiển là nơi thiết lập và quản lý các chức năng như tốc độ quay, chiều quay, thời gian hoạt động hoặc trình tự làm việc của máy.

Bên cạnh đó, cóc đạp chân giúp người vận hành khởi động hoặc dừng chuyển động mà không cần rời tay khỏi vị trí làm việc. Với những hệ thống được tích hợp sâu hơn, tủ điều khiển còn có thể phối hợp tín hiệu với nguồn hàn, tay kẹp mỏ và các thiết bị khác.

Nếu sử dụng cùng máy hàn TIG có khởi động cao tần, khả năng chống nhiễu của hệ thống điều khiển cũng cần được xem xét theo cấu hình thực tế.

Nhìn chung, cấu tạo của máy gá hàn không chỉ quyết định khả năng kẹp và xoay phôi mà còn ảnh hưởng trực tiếp đến tải trọng, độ ổn định và mức độ tự động hóa của toàn bộ hệ thống.

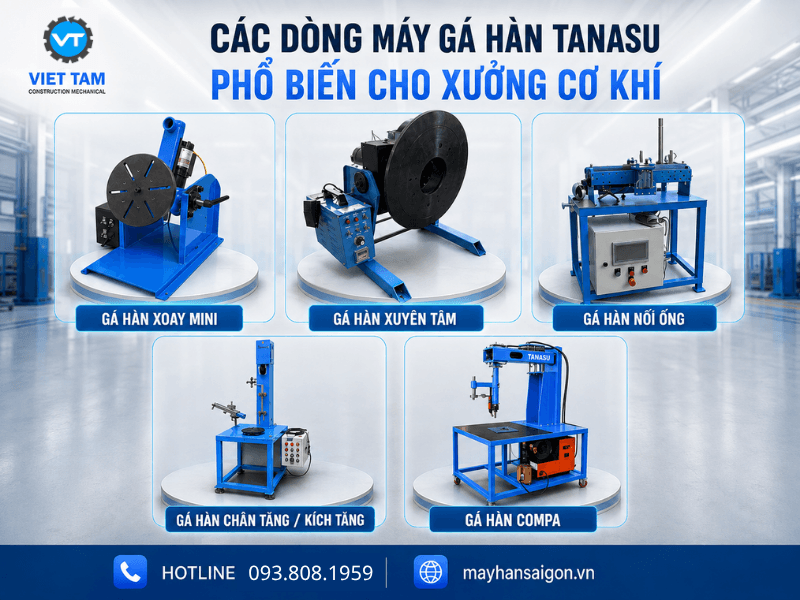

Các Dòng Máy Gá Hàn TANASU Phổ Biến Cho Xưởng Cơ Khí

Tùy theo hình dạng phôi, chiều dài sản phẩm, tải trọng và kiểu mối hàn, máy gá hàn TANASU được thiết kế theo nhiều cấu hình khác nhau. Việc chọn đúng dòng máy giúp xưởng gá phôi thuận tiện hơn và hạn chế phải cải tạo thiết bị sau khi đưa vào sử dụng.

Gá Hàn Xoay Mini

Gá hàn xoay mini phù hợp với các chi tiết tròn có kích thước nhỏ đến trung bình như ống pô, mặt bích, cổ bầu hoặc phụ kiện inox.

Phôi thường được giữ bằng mâm cặp, sau đó bàn gá tạo chuyển động quay với tốc độ có thể điều chỉnh. Một số cấu hình cho phép thay đổi góc nghiêng của mâm, giúp người vận hành dễ lựa chọn tư thế hàn phù hợp với sản phẩm.

Dòng máy này phù hợp với xưởng cần thiết bị gọn, dễ bố trí trên bàn làm việc và thường xuyên gia công các chi tiết lặp lại.

Gá Hàn Xuyên Tâm

Gá hàn xuyên tâm có thiết kế phần tâm rỗng để phôi dạng ống hoặc thanh tròn có thể đi xuyên qua thân gá. Cấu tạo này thuận tiện khi gia công các chi tiết dài mà phương án kẹp một đầu không phù hợp.

Tùy model, máy có thể kết hợp mâm kẹp xuyên tâm, cơ cấu định tâm và bộ điều chỉnh tốc độ quay. Với các ống dài hoặc có khối lượng lớn, xưởng vẫn cần bố trí con lăn hoặc điểm đỡ phù hợp để hạn chế võng và tránh tạo tải không đều lên bộ gá.

Khi lựa chọn, cần xem xét đường kính phôi, chiều dài, khối lượng và kích thước lỗ xuyên tâm của từng cấu hình.

Gá Hàn Nối Ống

Gá hàn nối ống được sử dụng khi cần ghép và hàn hai đoạn ống với nhau. Bộ gá hỗ trợ giữ hai đầu ống đúng vị trí và tạo điều kiện thuận lợi cho việc căn chỉnh trước khi thực hiện mối hàn quanh chu vi.

Tùy thiết kế, hệ thống có thể kết hợp con lăn đỡ, cơ cấu kẹp, ray điều chỉnh và bộ dẫn động quay. Với ống dài, việc bố trí điểm đỡ hợp lý rất quan trọng để hạn chế võng và rung trong quá trình làm việc.

Máy gá hỗ trợ quá trình căn chỉnh, nhưng độ đồng tâm và chất lượng mối nối cuối cùng vẫn phụ thuộc vào dung sai của phôi, cách gá, thông số hàn và yêu cầu kiểm tra của từng sản phẩm.

Gá Hàn Chân Tăng / Kích Tăng

Gá hàn chân tăng / kích tăng là cấu hình chuyên dụng cho các sản phẩm chân tăng, chân kích giàn giáo hoặc chi tiết có kết cấu tương tự.

Bộ gá có nhiệm vụ giữ trục ren và mặt đế theo vị trí cài đặt trước khi hàn. Tùy cấu hình, máy có thể sử dụng cơ cấu kẹp cơ khí hoặc khí nén, đồng thời tạo chuyển động quay cho phôi để hỗ trợ thực hiện mối hàn quanh chân đế.

Dạng gá chuyên dụng này phù hợp với xưởng sản xuất số lượng lặp lại, vì giúp thao tác đặt phôi và định vị được thực hiện thống nhất hơn giữa các chu kỳ.

Gá Hàn Compa

Gá hàn compa phù hợp với các chi tiết dạng tròn có đường kính lớn, khi phương án đưa toàn bộ phôi quay theo mâm gá không thuận tiện.

Thay vì xoay phôi, hệ thống có thể giữ sản phẩm tại vị trí cố định và cho cụm mỏ hàn di chuyển theo quỹ đạo tròn quanh vùng cần hàn. Cách bố trí này phù hợp với một số ứng dụng như nắp bồn, mặt bích lớn hoặc cấu kiện tròn có kích thước lớn.

Hiệu quả của gá hàn compa phụ thuộc vào đường kính làm việc, độ cứng vững của cơ cấu, cách định tâm và khả năng giữ khoảng cách giữa mỏ hàn với bề mặt phôi. Vì vậy, cấu hình thường cần được lựa chọn theo kích thước sản phẩm thực tế của xưởng.

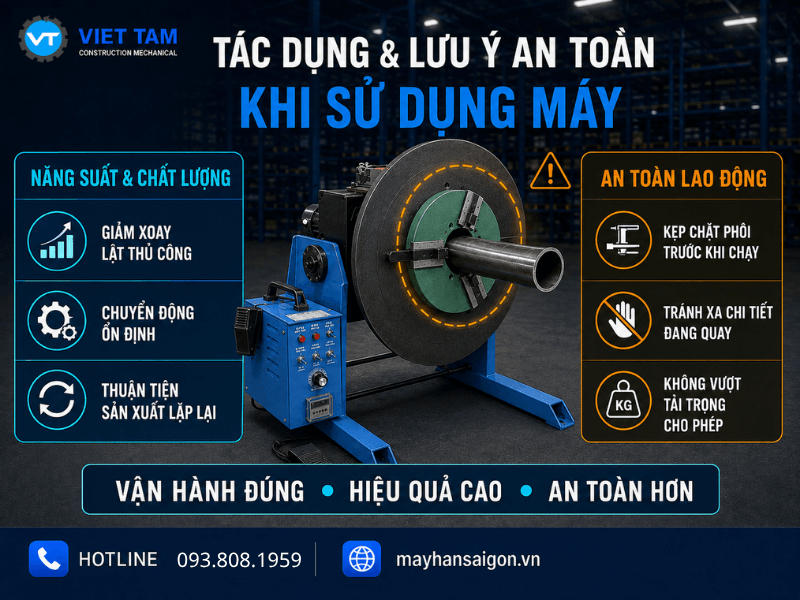

Tác Dụng Và Lưu Ý An Toàn Khi Sử Dụng Máy

Khi được lựa chọn và cài đặt đúng, Máy gá hàn tự động có thể hỗ trợ xưởng giảm thao tác xoay lật phôi, duy trì chuyển động ổn định hơn và thuận tiện hơn khi gia công các sản phẩm lặp lại. Tuy nhiên, hiệu quả và mức độ an toàn vẫn phụ thuộc vào cách gá phôi, tải trọng, thông số hàn và quy trình vận hành.

Về Năng Suất Và Chất Lượng

Một trong những tác dụng chính của máy gá hàn là rút ngắn thời gian phải dừng để xoay, lật hoặc căn chỉnh phôi. Với các chi tiết dạng tròn, phôi có thể quay liên tục theo tốc độ cài đặt, giúp tăng thời gian hàn thực tế và hỗ trợ tổ chức sản xuất đều hơn.

Chuyển động quay ổn định cũng giúp người vận hành dễ duy trì tốc độ hàn và vị trí tương đối giữa mỏ hàn với phôi. Khi kết hợp với tay kẹp mỏ hàn và thông số phù hợp, đường hàn có thể đồng đều hơn giữa các sản phẩm.

Tuy nhiên, máy gá hàn không tự bảo đảm chất lượng mối hàn. Kết quả cuối cùng vẫn phụ thuộc vào dung sai phôi, cách gá đặt, dòng điện, điện áp, tốc độ quay, khí bảo vệ và tình trạng bề mặt vật liệu.

Về An Toàn Lao Động

Máy gá hàn có thể giúp giảm việc nâng, giữ và xoay phôi bằng tay, đặc biệt với các chi tiết có khối lượng lớn hoặc cần thay đổi vị trí nhiều lần. Điều này hỗ trợ giảm một phần thao tác nặng và tư thế làm việc bất tiện cho người thợ.

Tuy nhiên, hệ thống vẫn có những nguy cơ cần kiểm soát như:

• Kẹp tay tại mâm cặp, chấu kẹp hoặc cơ cấu khí nén.
• Cuốn quần áo, găng tay hoặc dụng cụ vào chi tiết đang quay.
• Phôi rung hoặc văng nếu kẹp không chắc, lệch tâm hoặc vượt tải.

Nguy cơ điện nếu dây hàn, điểm nối mass hoặc hệ thống điện không được bố trí phù hợp.

Trước khi vận hành, người dùng cần kiểm tra cơ cấu kẹp, tải trọng phôi, điểm đỡ và khu vực quay của máy. Khi máy đang hoạt động, không nên đưa tay hoặc dụng cụ vào gần mâm cặp và các bộ phận chuyển động.

Làm Sao Để Chọn Cấu Hình Gá Hàn Phù Hợp Nhất?

Để chọn đúng Máy gá hàn tự động, xưởng nên bắt đầu từ sản phẩm thực tế thay vì chỉ nhìn vào tải trọng hoặc kích thước máy. Một cấu hình phù hợp cần đáp ứng được hình dạng phôi, khối lượng, kiểu mối hàn và mức độ tự động hóa mà xưởng mong muốn.

Trước khi lựa chọn, nên xác định các yếu tố chính:

• Hình dạng và kích thước phôi: ống dài, mặt bích, chân tăng, chi tiết tròn hoặc sản phẩm có kết cấu đặc biệt.
• Khối lượng phôi: cần nằm trong khả năng chịu tải của mâm cặp, khung máy và hệ dẫn động.
• Kiểu chuyển động cần thiết: xoay phôi, xuyên tâm, nối ống hay di chuyển mỏ hàn theo quỹ đạo.
• Phương pháp hàn: TIG, MIG hoặc phương án hàn khác đang sử dụng tại xưởng.
• Mức độ tự động hóa: chỉ cần hỗ trợ quay phôi hay cần thêm tay kẹp mỏ hàn, cóc đạp chân, tủ điều khiển và kết nối với nguồn hàn.
• Khả năng tương thích: cần kiểm tra tín hiệu điều khiển, nguồn điện, bộ cấp dây và các thiết bị đang có tại xưởng.

Với phôi dài hoặc nặng, xưởng cũng nên tính đến con lăn hoặc điểm đỡ bổ sung để hạn chế võng và tránh tạo tải không đều lên bộ gá.

Nếu chưa xác định được cấu hình phù hợp, cách hiệu quả nhất là cung cấp hình ảnh hoặc bản vẽ phôi, kích thước, khối lượng, phương pháp hàn và model máy hàn đang sử dụng để đơn vị kỹ thuật kiểm tra trước khi chọn thiết bị.

Tổng Kết

Hiểu rõ máy gá hàn tự động là gì sẽ giúp xưởng lựa chọn đúng mức độ tự động hóa cho quy trình sản xuất. Tùy cấu hình, thiết bị có thể hỗ trợ định vị, kẹp giữ, xoay phôi và phối hợp với các bộ phận khác trong quá trình hàn.

Tuy nhiên, không có một cấu hình phù hợp cho mọi sản phẩm. Việc lựa chọn nên dựa trên hình dạng phôi, tải trọng, kiểu mối hàn, phương pháp hàn và thiết bị hiện có tại xưởng.

Nếu cần tư vấn máy gá hàn TANASU theo sản phẩm thực tế, khách hàng có thể liên hệ Thiết Bị Việt Tâm để được hỗ trợ kiểm tra và lựa chọn cấu hình phù hợp.
